兩級跑偏開關PF-B8H4 跑偏滾輪
兩級跑偏開關工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
PF-B8H4結構特性
采用鋁合金壓鑄殼體，強度高，重量輕，開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。密封性好，具有防塵、防震、防防腐等優點，外殼防護等級達IP65，可在惡劣的環境中長期工作。
環境溫度：-30℃~+50℃；
相對溫度：不大于85型號
PF-B8H4兩級跑偏開關
兩級跑偏開關、手動檔、自動檔

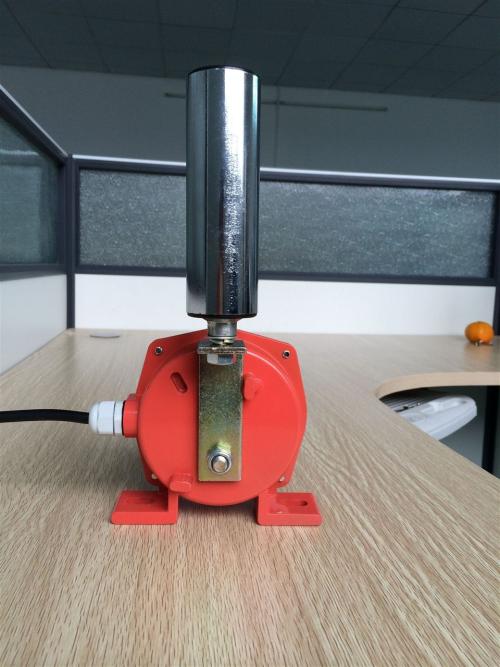

KPT1-□-□， KPT1A-□-□， PPKG-12-30， PPKG-10-45，
PPKG-20-35， HFPPKG-12-30， HFPPKG-10-45，
HFPPKG-20-35

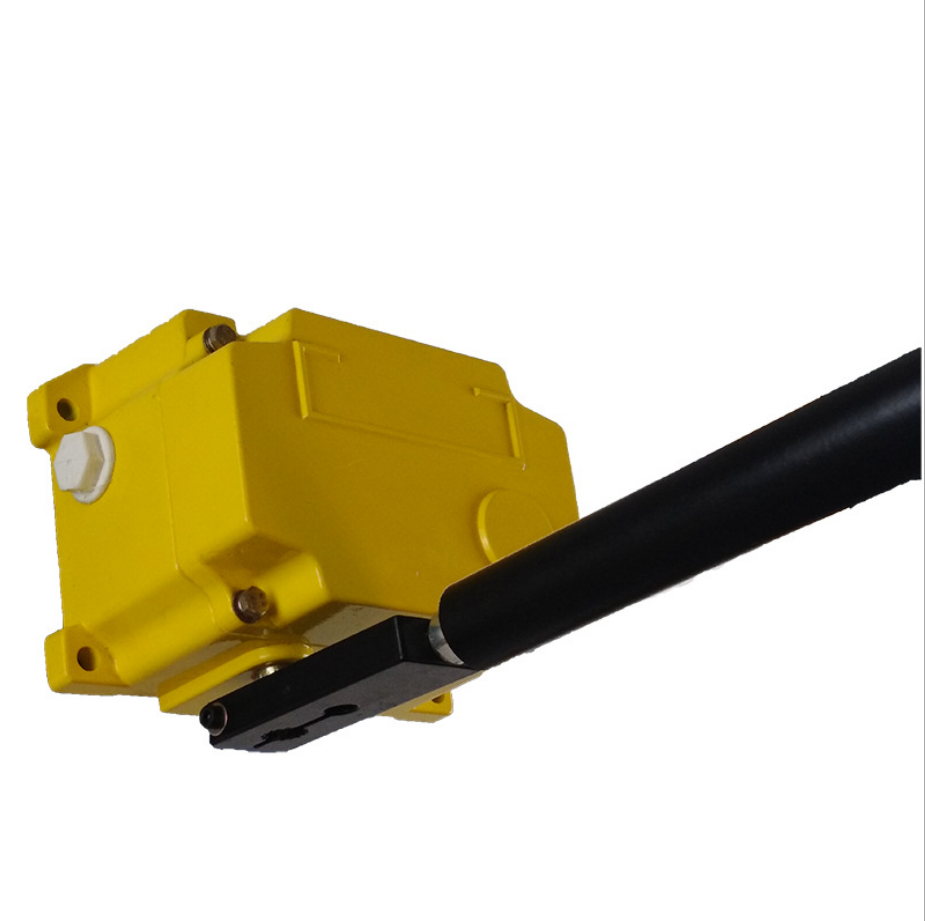

PXA-02GKH-10-30-A，PXA-02GKH-10-30-B，PXA-02GKH-10-30C，HFKPT1-12-30，HFKPT1-10-45，HFKPT1-20-35
跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度�？煞乐蛊н吘壍膿p傷和因?yàn)槟z帶的跑偏而引起的物料膠落。是實現自動警和停機的一種保護性開關。 技術參數 使用溫度 -40℃~+60℃ 工作壓力 80~110kpa 電器壽命 開關動作10萬次
跑偏開關 KPT1（HFKPT1）用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場廣泛的應用。
PF-B8H4技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周?chē)h(huán)境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
PF-B8H4使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
PF-B8H4安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
1、本機采用鋁合金壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65,密封性好，防水、防塵，可在惡劣環境中工作；
3、觸點容量大，動作靈敏、可靠。
