防跑偏裝置HLKPT1-12詳細介紹

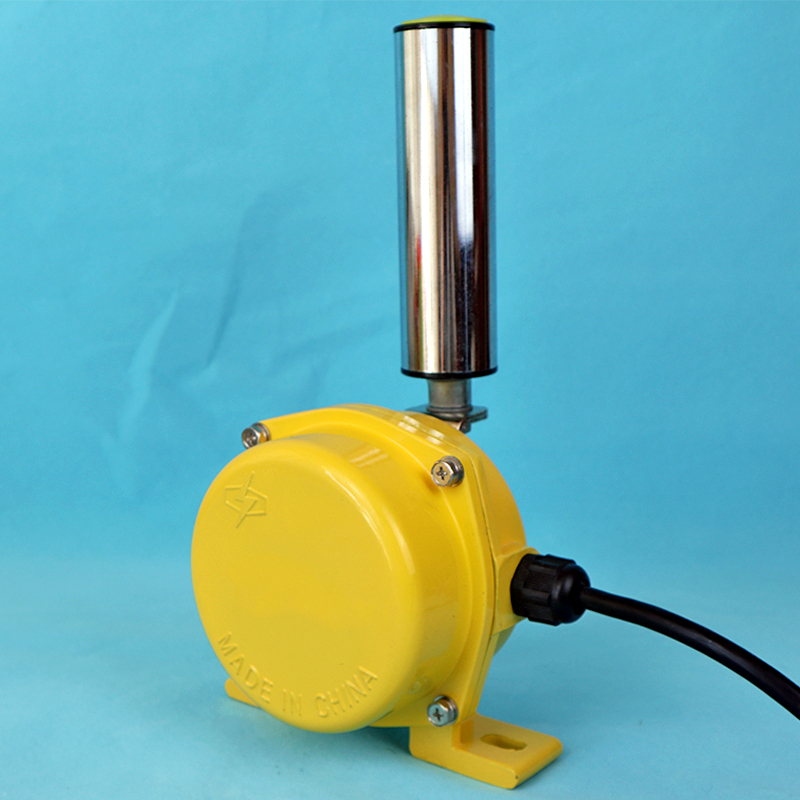

防跑偏裝置HLKPT1-12
應用范圍：
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
防跑偏裝置HLKPT1-12
產品特點：
1、堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
2、防護標準IP65在惡劣環境也可使用
3、使用高性能的微動開關和無需要維護的銅管技術，耐久性卓越
4、動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒
5、側面滾輪最大傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作
產品說明：
跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品，對于輸送帶在出現跑偏的情況下起到自動baojing和停機的一種anquan保護裝置。
用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動baojing和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
防跑偏裝置HLKPT1-12
工作原理：
跑偏開關有兩級角度，一般常用的是：yiji角度為：10、12、20.二級角度為：30、35、45.
當立輥偏轉角度超過12度時，yiji開關動作，輸出（baojing信號）。
當立輥偏轉角度超過30度時，二級開關動作，輸出（停機信號）
yiji開關信號用于baojing，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位
防跑偏裝置HLKPT1-12
技術參數：
1. 額定電壓：AC380V
2．額定電流：5A
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護級別：DT型塵密外殼，防護等級IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效）
防跑偏裝置HLKPT1-12
安裝和調整：
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架hanjie，跑偏開關與跑偏開關支架用螺栓固定。
檢修流程：
1、開關成對安裝于皮帶機兩側，立輥與皮帶帶邊垂直，位置應該處于FM2035跑偏開關立輥的35mm-45mm之間（從下至上）。立輥和皮帶邊的距離應在50~100mm。如有偏差，請調整。
2、檢查跑偏開關外面螺栓有無松動和缺少現象。
3、檢查開關密封性是否完好，內部是否出現積水、潮濕、銹蝕等現象，如有應重新緊固，或聯系我公司維修和更換新的跑偏開關。
4、跑偏開關光潔度，是否出現掉漆、銹蝕等現象。如有應進行清潔和重新噴漆。
5、確保開關銘牌清晰完整。
6、確保開關接線處緊固。
7、確保跑偏開關電纜完好無破損，如有，需要更換。
8、檢測跑偏開關動作是否依舊正常，是否達到技術標準，如不能，則需要更換新的開關。
防跑偏裝置HLKPT1-12
選型注意事項
1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
跑偏開關的分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
a.普通型的就是以上所說兩級跑偏開關；
b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
