JPK/JSB-KPP跑偏開關動作靈敏可靠詳細介紹

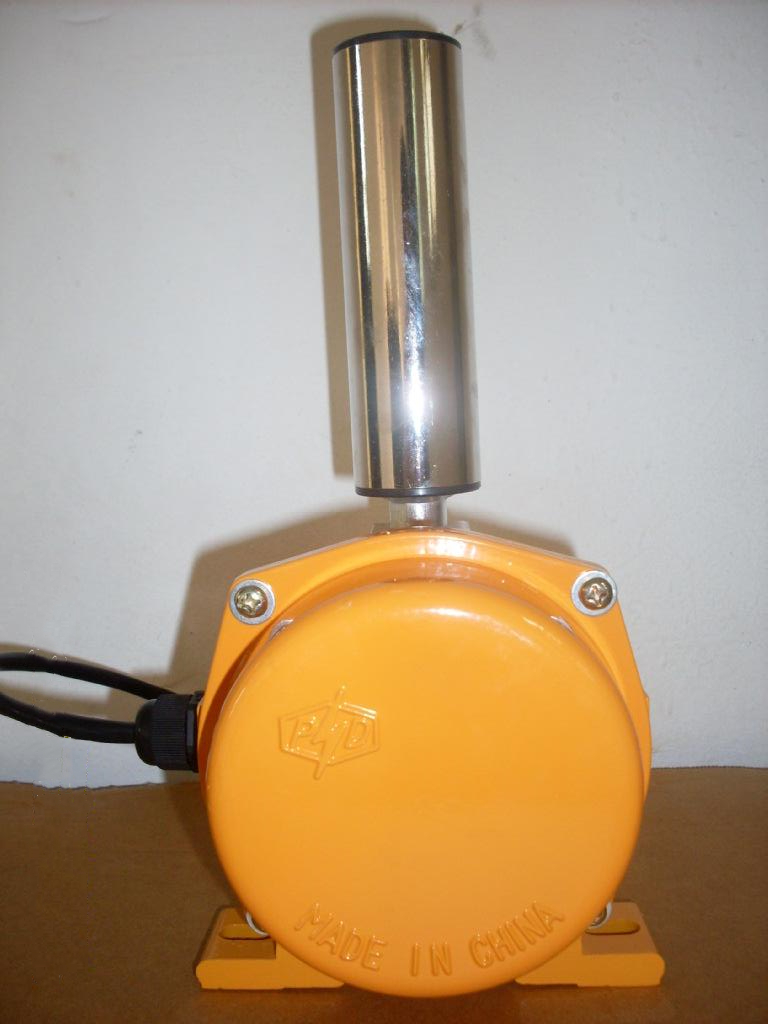

JPK/JSB-KPP跑偏開關動作靈敏可靠
跑偏開關簡介：
跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次
跑偏開關用途：
跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。
PCPAE15M-E2CWM
HRLP100SN50D202-2Y
跑偏開關PXB-200TG-D\
拉繩開關HQDZM-1216GK/A\
拉繩開關FAG-J450B/S DC110V\
縱向撕裂開關ZL-B-I
PXB-200TG-D
HFKPT1-IIIz,380V,,雙向兩級跑偏開關
JPK/JSB-KPP跑偏開關產品概述：
LLD1(JPK)系列兩級跑偏開關安裝在膠帶輸送機尾端兩側，主要防止膠帶跑偏事故，當膠帶跑偏10時發出警報信號，通知操作者要進行跑偏糾正，當膠帶跑偏30時，立即切斷運行電路，實現安全保護。
用途
LLD1(JPK)系列兩級跑偏開關安裝在膠帶輸送機尾端兩側，主要防止膠帶跑偏事故，當膠帶跑偏10時發出警報信號，通知操作者要進行跑偏糾正，當膠帶跑偏30時，立即切斷運行電路，實現安全保護。
產品介紹
雙向拉繩地址碼開關（鋁鑄）廣泛用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦，跑偏開關（鋁鑄）主要用
于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等故障。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍
傾斜大于一級動作角度時開關便發出一組信號用于警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正
常運行后，立棍自動復位。
此款產品能達到哪臺地址碼拉繩出現故障以及動作在屏面上就會數顯，省去時間去找現場的跑偏開關哪臺是否有動作。
跑偏開關控制回路圖跑偏開關
JPK/JSB-KPP跑偏開關結構特點
采用鋁合金精密壓鑄殼體，強度高、重量輕。
機內采用的行程開關，觸點容量大、動作靈敏可靠。
外殼達，可在惡劣的環境中長期工作。
跑偏開關控制回路圖
JPK/JSB-KPP跑偏開關技術指標
1.額定電壓：AC380V
2．額定電流：
3.觸點數量:二組獨立的常開、常閉接點
4．外殼防護：DT型塵密外殼，
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼聯網通訊（對后綴BM的型號有效）
JPK/JSB-KPP跑偏開關安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
JPK/JSB-KPP跑偏開關工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
跑偏開關結構特點
采用鋁合金精密壓鑄殼體，強度高、重量輕。
機內采用的行程開關，觸點容量大、動作靈敏可靠。
外殼達，可在惡劣的環境中長期工作。
