LJM30A-18J/KHS非埋入式接近開關詳細介紹

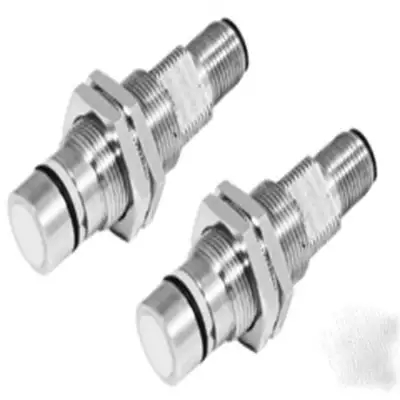

LJM30A-18J/KHS非埋入式接近開關
主要特性
內置電源反接保護電路（內置浪涌保護電路、內置過流保護電路）
壽命長，可靠性高，經濟且操作簡單
通過紅色LED燈可確認接近KAI關工作狀態
應用廣泛，可替代微動開關及限位開關
LJM30A-18J/KHS非埋入式接近開關
技術參數
1、本體材質：A.B.S
2、填充物：Epoxy
3、功率：10W
4、z開關電壓：100 VDC
5、開關電流：0.5
6、崩潰電壓：
7、負載電流：1.0A
8、接蝕電阻：100 mΩ
9、絕緣電阻：108Ω
10、釋放時間：0.1 ms Max
11、感應時間：0.4 ms Max
LJM30A-18J/KHS非埋入式接近開關
接線圖
1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。
2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
4）接近開關的負載可以是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。
5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。
6）兩線制接近開關受工作條件的控制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
